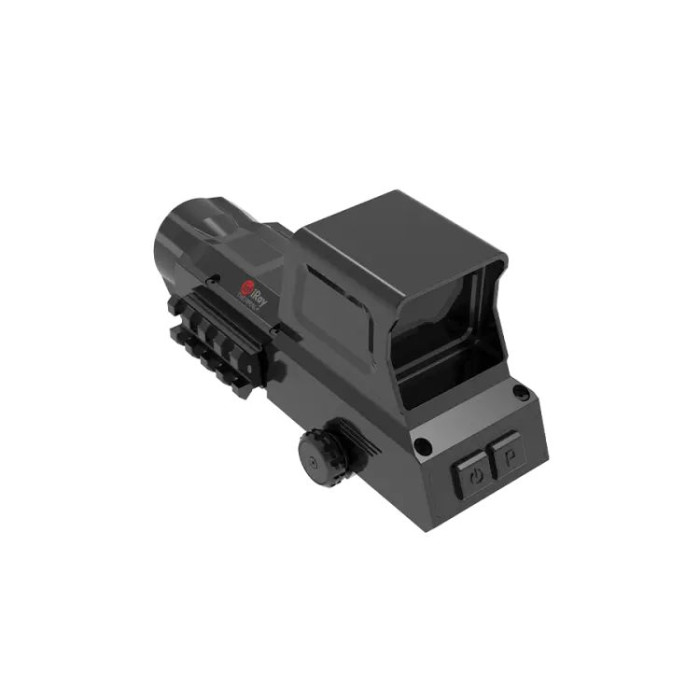

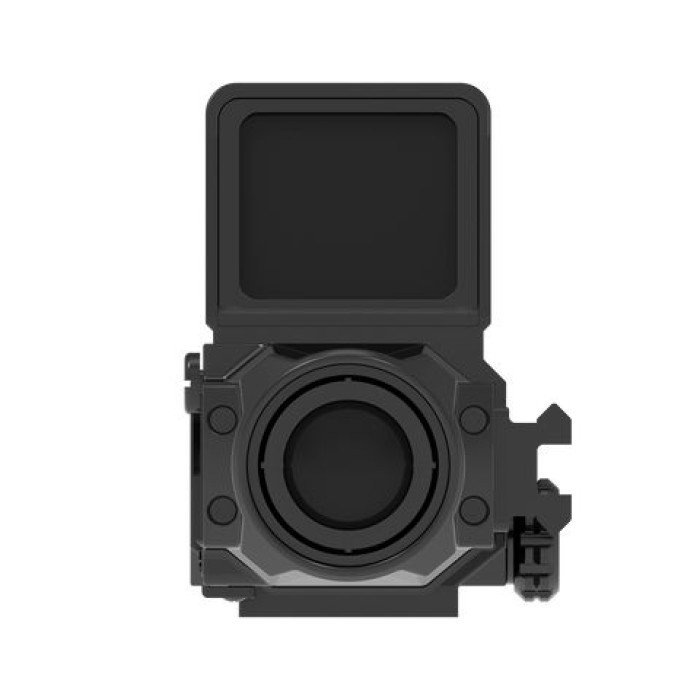

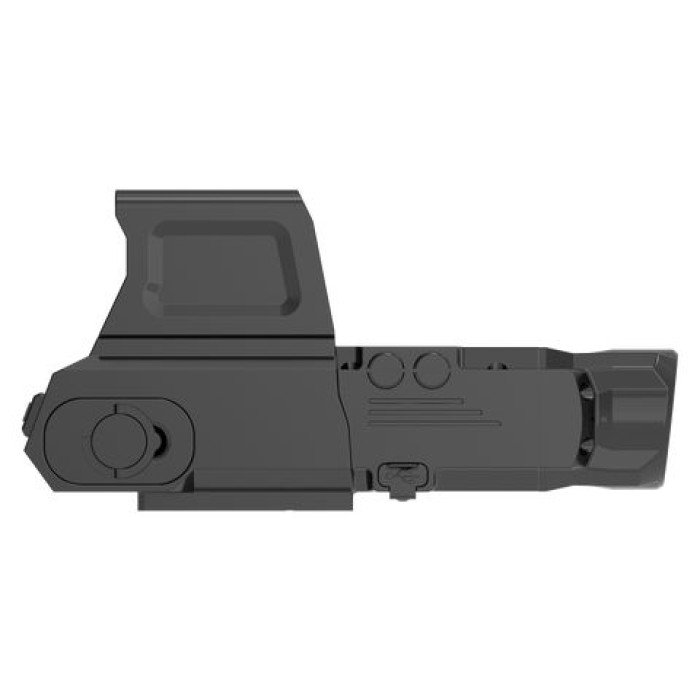

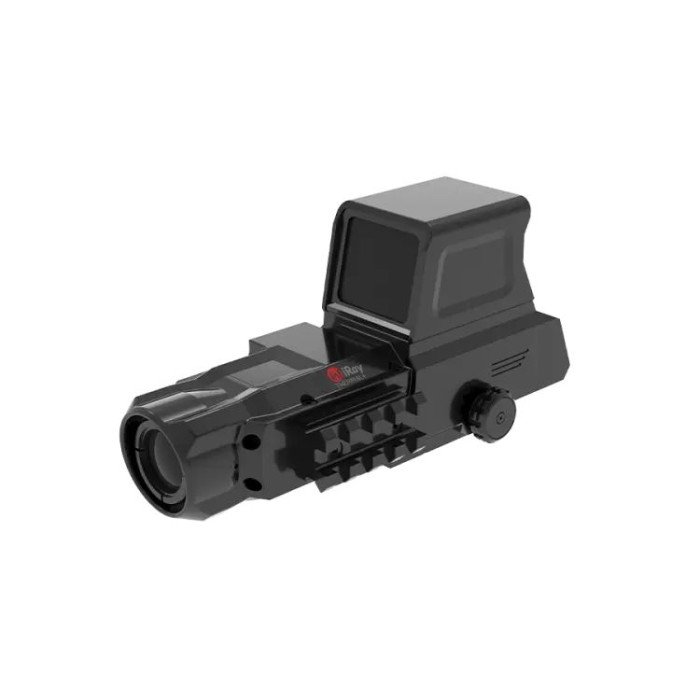

Тепловізійний двоканальний коліматор INFIRAY (iRay) Fast FAL 19 1x34D

Тепловізійний коліматор INFIRAY (IRAY) FAST FAL 19 1х34d

Коліматор INFIRAY (IRAY) FAST FAL 19 1х34d - це коліматорний приціл, який застосовується для прискореного прицілювання. Виготовляє прилад провідна компанія з розробки тепловізійної техніки INFIRAY. Приціл побудований на надчутливому сенсорі VOx Ceramic/12 мікрон/40 mK з роздільною здатністю 384х288 пікселів.   Тепловізійний пристрій працює на трьох режимах зображення - тепловізійний, режим накладення і червона точка. Коліматор FAST дає змогу вловлювати мінімальні температурні коливання за специфічного освітлення, а також під час негоди.

Основні технічні особливості.

1. Оптичні:

• об'єктив - F19/f 1.0;
• розмір вікна - 34-25 мм;
• цифрове збільшення - х1,2-х2,4;
• поле зору - 24,2 х 18,2;
• просторовий кут поля зору - 13,80 х 10,40;
• дальність виявлення об'єкта - 450 м.

2. Матриця:

• ядро - VOx Ceramic, 12 мікрон, 40 mK;
• розширення - 384х288 пікселів;
• частота зміни кадрів - 50 Гц;
• палітра зображень - гарячий чорний і гарячий зелений;
• режим візуалізації - Outline, Target Highlight, Thermal, Red Dot;
• дисплей - 340 х 250 пікселів, OLED.

3. Експлуатаційні:

• IP рейтинг - 67;
• внутрішній тип живлення - CR123 х 2;
• автономність роботи - режим червоної точки ≥ 65 годин, тепловий режим ≥ 4;
• робочий температурний діапазон - від -400 до + 500С;
• кріплення - Пікатінні;
• ударна стійкість 6000 Дж;
• використання на зброї - кілька типів візира і кольорів;
• зовнішнє підключення - дріт USB Type-C;
• параметри - 175 х 62 х 86;
• маса - 590 грам.

Тепловізійний приціл забезпечує користувача хорошою видимістю за різних атмосферних проявів і різного рівня освітлення.

Операційний блок

Операційна система пристрою побудована на надпотужній матриці VOx Ceramic. Частота зміни кадрів варіюється в межах 50 Гц. Такий рівень дає змогу вловлювати температурні коливання мішеней, що активно рухаються. Чутливі елементи приймача вловлюють температурні коливання на відстані 14 µm. Висока якість інфрачервоного зображення забезпечується оптимальною роздільною здатністю датчика, яка становить 384х288 пікселів. Даний показник точно інформує про об'єкт і навколишній простір, також більш детально і чітко вимірює відстань. Максимальна довжина уловлювання температурного випромінювання становить 450 метрів. Оновлений алгоритм для виведення графічного зображення функціонує за умов обмеженої видимості, а також за несприятливих погодних проявів. Отримані дані виводяться на мікродисплей у різній колірній гамі, яка максимально яскраво висвічує найвищі точки температури.

Оптичні комплектуючі

Тепловізійний прилад оснащений об'єктивом F19/f 1.0. Оптичні деталі коліматора виготовлено з монокристалічного германієвого матеріалу, який ідеально екранізує випромінювання середніх і далеких інфрачервоних випромінювань. Лінзи об'єктива покриті спеціальним алмазоподібним вуглецем, який охороняє їхню поверхню від стороннього механічного впливу. Також лінзові елементи мають поліпшену технологію покриття, яка відповідає за пропускну здатність і мінімізацію впливу перешкод розсіяного світла. Об'єктив прицілу має режим масштабування х1,2-х2,4, який дає змогу ідентифікувати передбачувану мішень на більш далеких відстанях. Оптимальні параметри просторового кута поля зору 13,80 х 10,40 забезпечують додаткову безпеку спостерігача, оскільки моніторинг можна проводити на безпечній дальності. При цьому загальне охоплення простору становить 24,2 х 18,2 метрів.

Дисплей

Перетворені інфрачервоні випромінювання виводяться на мікродисплей OLED з роздільною здатністю 340 х 250 пікселів з розміром оптичного вікна 34-25 мм. Екран характеризується меншим споживанням енергії, поліпшеним освітленням і найбільш яскравим виведенням чорного кольору. Також OLED дисплей має мінімальні параметри, що зі свого боку дало змогу значно зменшити розміри пристрою.

Конструкційні особливості

Корпус прицілу виготовлено з протиударного пластику, який має високий рейтинг безпеки IP 67. Цей показник свідчить про повну герметичність конструкції. Тепловізійний прилад захищений від проникнення пилових частинок, розмір яких не перевищує 1,0 мм. Водночас корпус не пропускає всередину вкраплення води в разі 30-хвилинного занурення під воду на глибину 1 метра. Багатофункціональний коліматор має ударну стійкість 6000 Дж. Цей показник свідчить про те, що прилад дозволяється встановлювати на великокаліберну зброю з високою дуловою енергією. Кріпиться механізм за допомогою рейкового кріплення Пікатінні. Уніфікація кріплення дає змогу максимально надійно закріпити пристрій. Конструкція має компактні параметри175 х 62 х 86 мм і вагу 590 грамів. Загальні конструкційні особливості пристрою забезпечують максимально комфортне користування під час пасивного й активного моніторингу.

Енергозабезпечення

Високий рівень автономної експлуатації, а саме режим червоної точки, понад 65 годин, тепловий режим понад 4 години, забезпечується одноразовою батареєю CR123. Батарея має ємність до 1600 мАг і напругу 3,0 В. Цей літієвий акумулятор є морозостійким енергозабезпечувальним елементом, термін зберігання якого досягає 10 років. Експлуатаційні характеристики зберігаються при робочому температурному діапазоні від -400 до + 500С.

Комплектація

Заводський комплект оптичного приладу складається з:

• тепловізійний коліматор INFIRAY (IRAY) FAST FAL 19 1х34d 1 шт.;
• заводське кріплення - 1 шт;
• usb-провід type c 1 шт;
• опорні гвинти;
• ключ гайковий 1 шт;
• чохол для транспортування 1 шт;
• мікрофіброва серветка для очищення оптики;
• експлуатаційна інструкція;
• гарантійний лист.

Інтернет-магазин UkrOptica є офіційним дилером виробника на вітчизняному ринку. Компанія надає оригінальну тепловізійну продукцію за прийнятною вартістю з обов'язковим документальним супроводом і наданням гарантійних зобов'язань. Детальна інформація представлена на сторінках сайту фірми.
