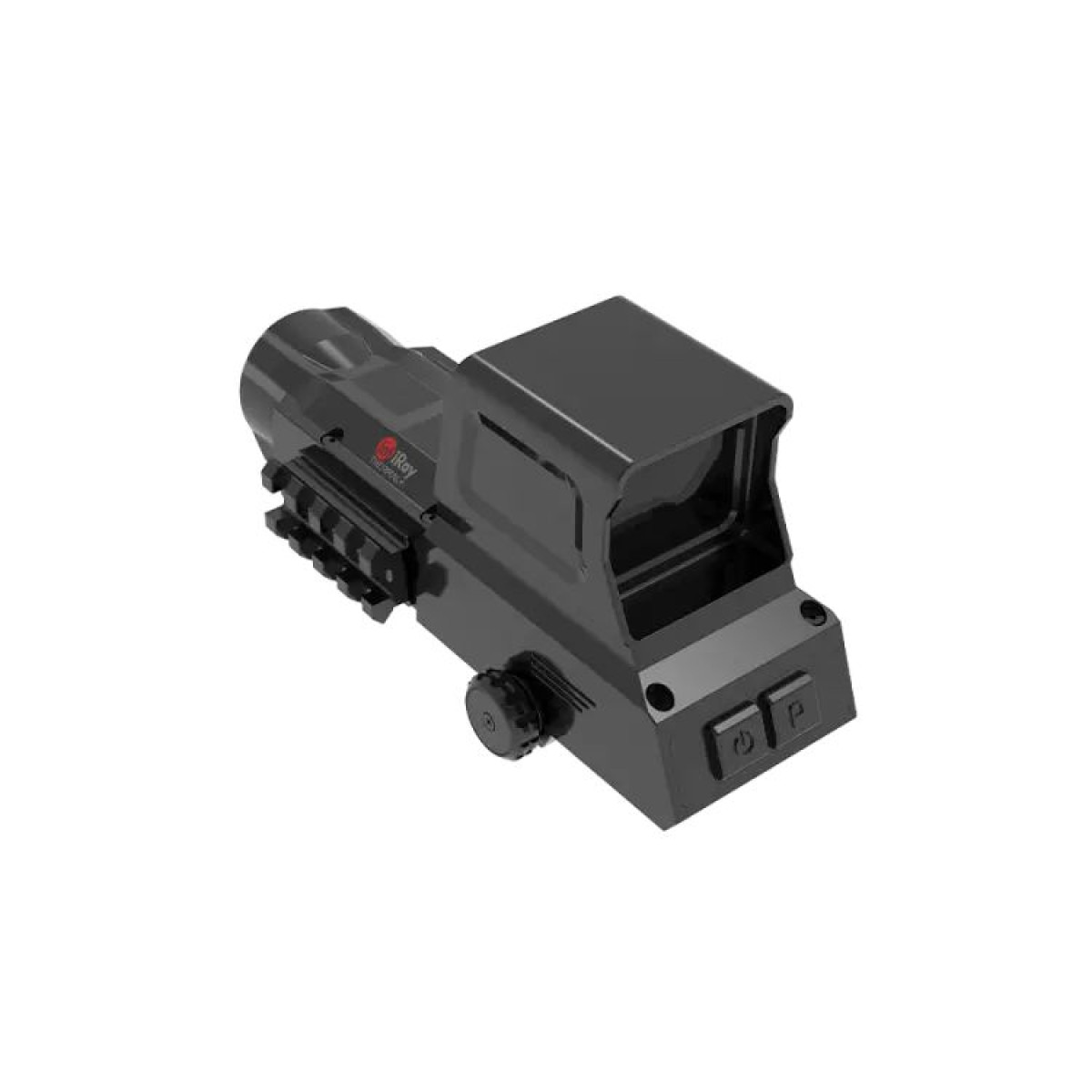

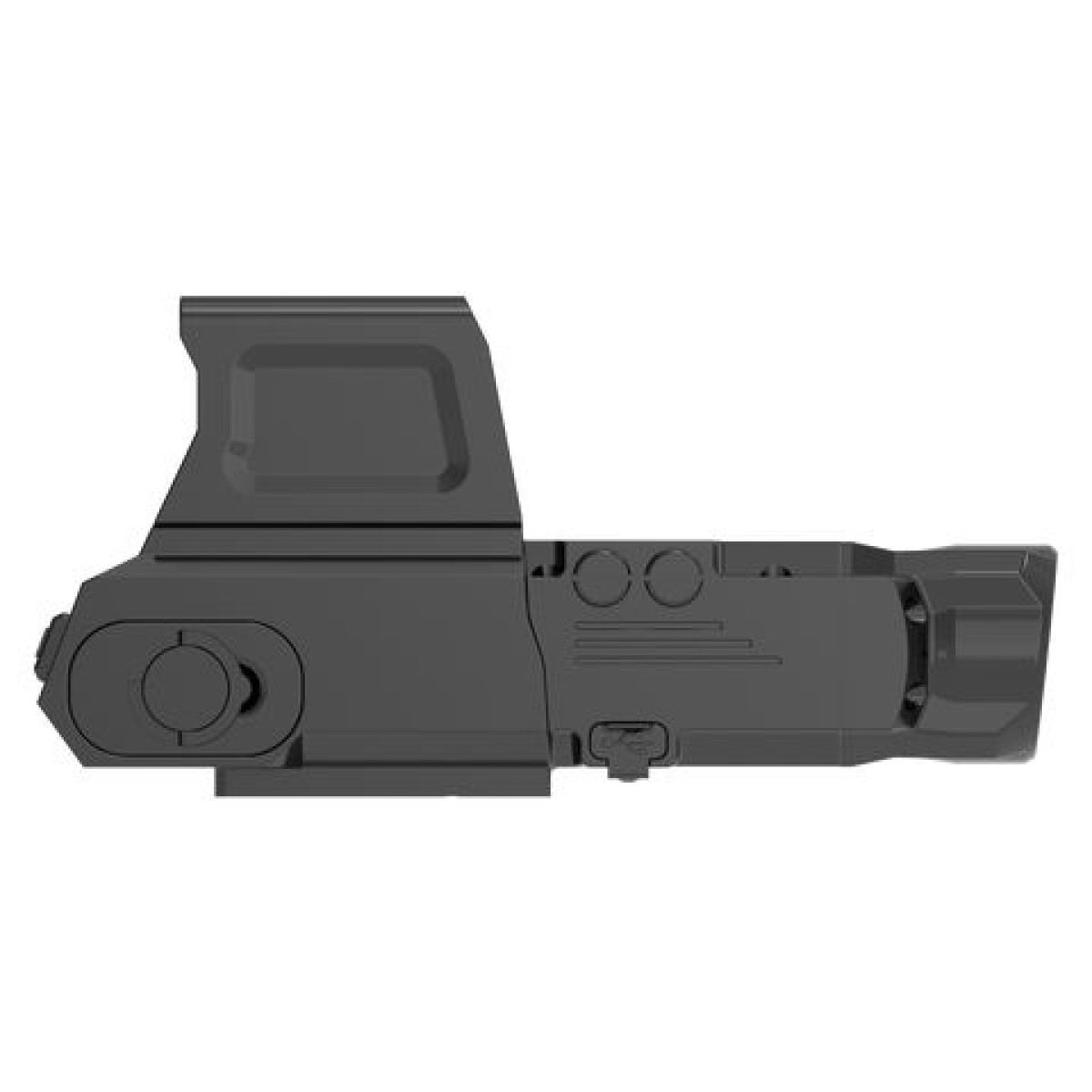

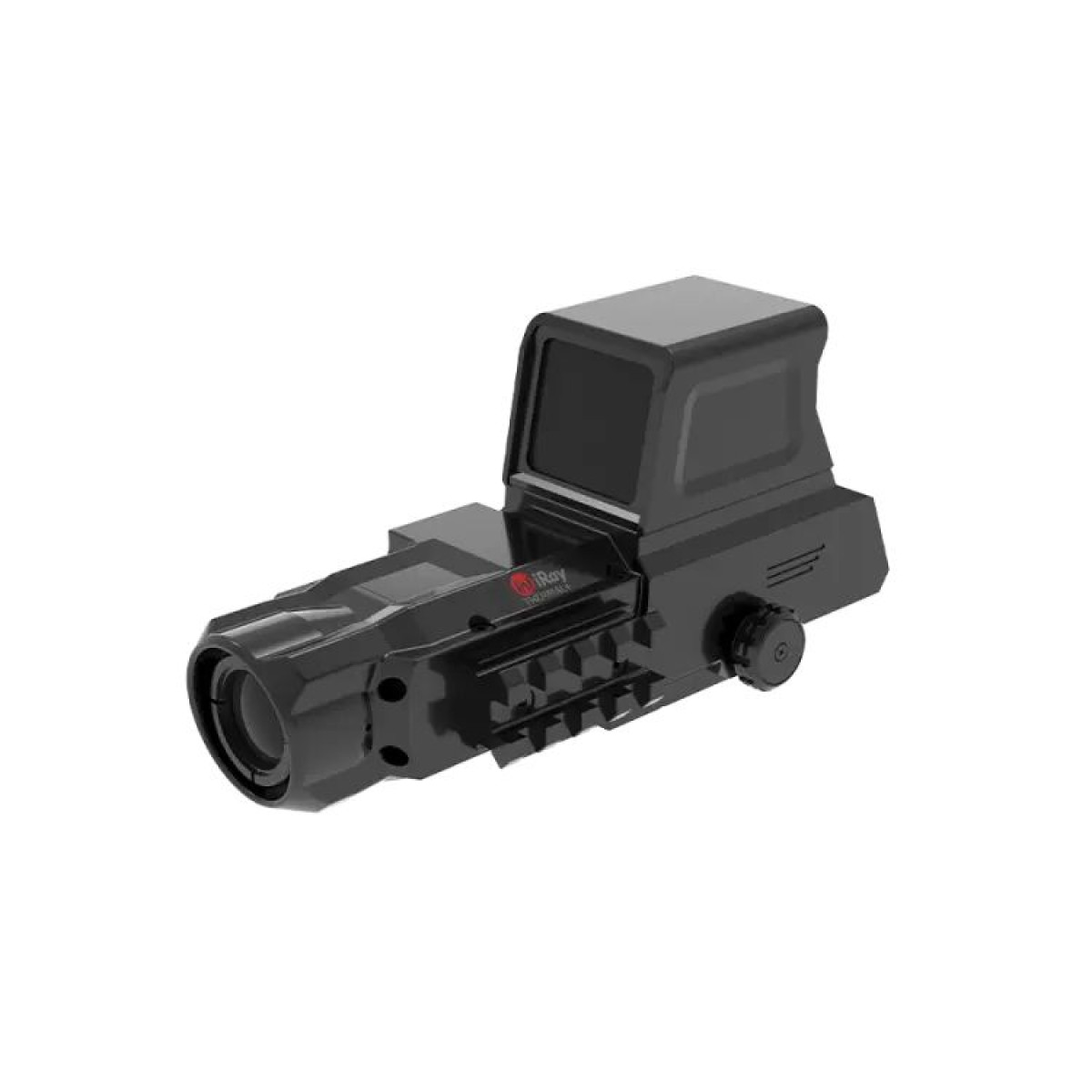

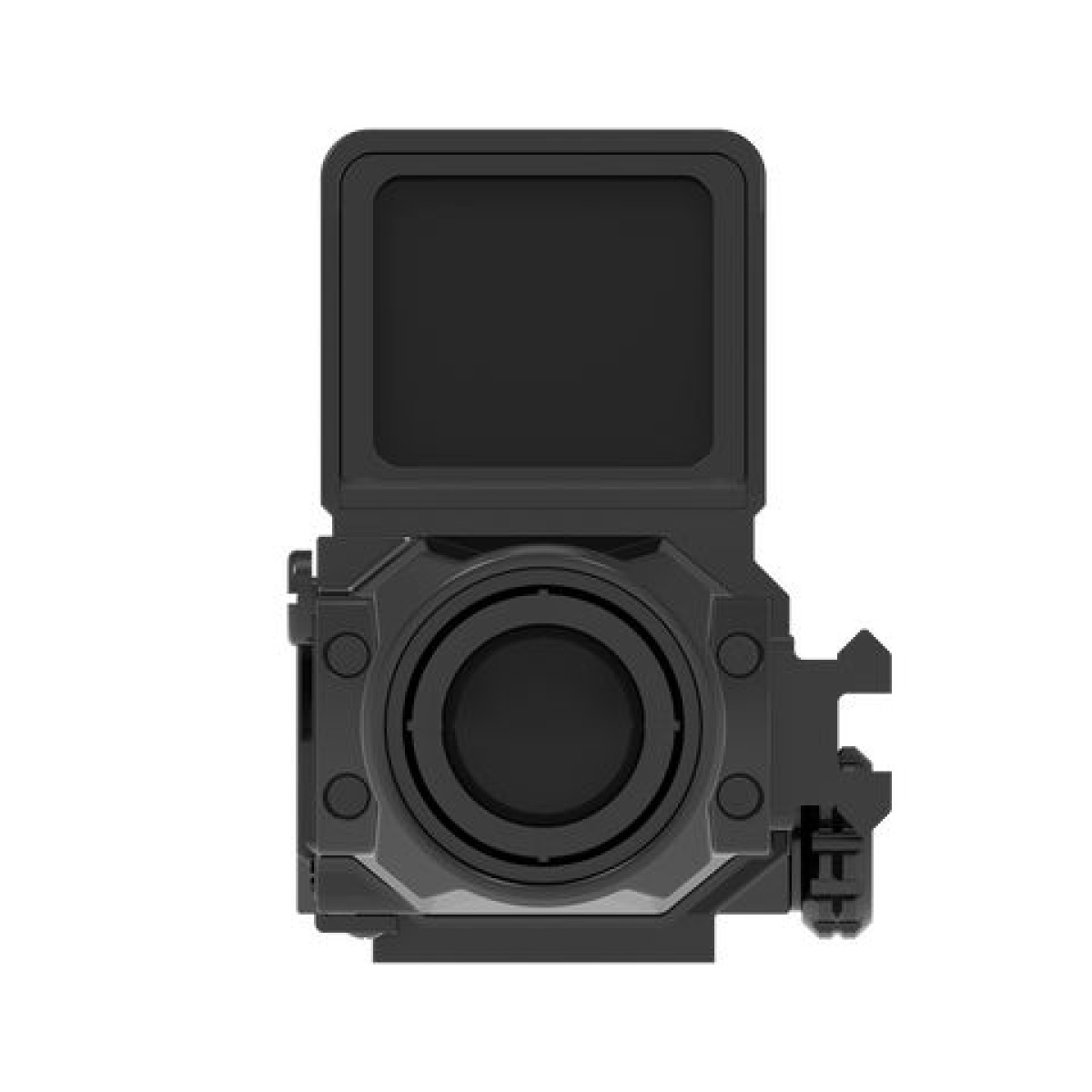

Тепловизионный коллиматор INFIRAY (iRay) Fast FAL 19 1x34D

Тепловизионный коллиматор INFIRAY (IRAY) FAST FAL 19 1х34d

Коллиматор INFIRAY (IRAY) FAST FAL 19 1х34d – это коллиматорный прицел, который применяется для ускоренного прицеливания. Изготовляет прибор ведущая компания по разработке тепловизионной техники INFIRAY. Прицел построен на сверхчувствительном сенсоре VOx Ceramic/12 микрон/40 mK с разрешением 384х288 пикселей.   Тепловизионное устройство работает на трех режимах изображения – тепловизионный, режим наложения и красная точка. Коллиматор FAST позволяет улавливать минимальные температурные колебания при специфическом освещении, а также во время непогоды.

Основные технические особенности.

1. Оптические:

• объектив – F19/f 1.0;
• размер окна –34-25 мм;
• цифровое увеличение – х1,2-х2,4;
• поле зрение – 24,2 х 18,2;
• пространственный угол поля зрения – 13,80 х 10,40;
• дальность обнаружения объекта – 450 м.

2. Матрица:

• ядро – VOx Ceramic, 12 микрон, 40 mK;
• расширение - 384х288 пикселей;
• частота смены кадров –50 Гц;
• палитра изображений – горячий черный и горячий зеленый;
• режим визуализации – Outline, Target Highlight, Thermal, Red Dot;
• дисплей – 340 х 250 пикселей, OLED.

3. Эксплуатационные:

• IP рейтинг – 67;
• внутренний тип питания – CR123 х 2;
• автономность работы – режим красной точки ≥ 65 часов, тепловой режим ≥ 4;
• рабочий температурный диапазон — от -400 до + 500С;
• крепление – Пикатинни;
• ударная стойкость 6000 Дж;
• использование на оружии – несколько типов визира и цветов;
• внешнее подключение – провод USB Type-C;
• параметры – 175 х 62 х 86;
• масса –590 грамм.

Тепловизионный прицел обеспечивает пользователя хорошей видимостью при различных атмосферных проявлениях и разном уровне освещения.

Операционный блок

Операционная система устройства построена на сверхмощной матрице VOx Ceramic. Частота смены кадров варьируется в пределах 50 Гц. Такой уровень позволяет улавливать температурные колебания активно движущихся мишеней. Чувствительные элементы приемника улавливают температурные колебания на расстоянии 14 µm. Высокое качество инфракрасного изображения обеспечивается оптимальной разрешающей способностью датчика, который составляет 384х288 пикселей. Данный показатель точно информирует об объекте и окружающем пространстве, также более подробно и четко измеряет расстояние. Максимальная длина улавливания температурного излучения составляет 450 метров. Обновленный алгоритм для выведения графического изображения функционирует при условиях ограниченной видимости, а также при неблагоприятных погодных проявлениях. Полученные данные выводятся на микродисплей в различной цветовой гамме, которая максимально ярко высвечивает наиболее высокие точки температуры.

Оптические комплектующие

Тепловизионный прибор оснащен объективом F19/f 1.0. Оптические детали коллиматора изготовлены из монокристаллического германиевого материала, который идеально экранизирует излучение средних и дальних инфракрасных излучений. Линзы объектива покрыты специальным алмазоподобным углеродом, который охраняет их поверхность от стороннего механического воздействия. Также линзовые элементы обладают улучшенной технологией покрытия, которая отвечает за пропускную способность и минимизацию воздействия помех рассеянного света. Объектив прицела имеет режим масштабирования х1,2-х2,4, который позволяет идентифицировать предполагаемую мишень на более дальних расстояниях. Оптимальные параметры пространственного угла поля зрения 13,80 х 10,40 обеспечивают дополнительной безопасностью наблюдателя, так как мониторинг можно производить безопасной дальности. При этом общий охват пространства составляет 24,2 х 18,2 метров.

Дисплей

Преображенные инфракрасные излучения выводятся на микродисплей OLED с разрешением 340 х 250 пикселей с размером оптического окна 34-25 мм. Экран характеризуется меньшей потребляемостью энергии, улучшенным освещением и наиболее ярким выводом черного цвета. Также OLED дисплей обладает минимальными параметрами, что в свою очередь позволило значительно уменьшить размеры устройства.

Конструкционные особенности

Корпус прицела изготовлен из противоударного пластика, который обладает высоким рейтингом безопасности IP 67. Данный показатель свидетельствует о полной герметичности конструкции. Тепловизионный прибор защищен от проникновения пылевых частиц, размер которых не превышает 1,0 мм. При этом корпус не пропускает вовнутрь вкрапления воды при 30 минутном погружении под воду на глубину 1 метра. Многофункциональный коллиматор обладает ударной стойкостью 6000 Дж. Этот показатель говорит о том, что прибор разрешается устанавливать на крупнокалиберное оружие с высокой дульной энергией. Крепится механизм с помощью рельсового крепления Пикатинни. Унификация крепления позволяет максимально надежно закрепить устройство. Конструкция облает компактными параметрами175 х 62 х 86 мм и весом 590 грамм. Общие конструкционные особенности устройства обеспечивают максимально комфортное пользование при пассивном и активном мониторинге.

Энергообеспечение

Высокий уровень автономной эксплуатации, а именно режим красной точки, больше 65 часов, тепловой режим больше 4 часов, обеспечивается одноразовой батареей CR123. Батарея обладает емкостью до 1600 мАч и напряжением 3,0 В. Этот литиевый аккумулятор является морозостойким энергообеспечивающим элементом, срок хранения которого достигает 10 лет. Эксплуатационные характеристики сохраняются при рабочем температурном диапазоне от -400 до + 500С.

Комплектация

Заводской комплект оптического прибора состоит из:

• тепловизионный коллиматор INFIRAY (IRAY) FAST FAL 19 1х34d 1 шт.;
• заводское крепление – 1 шт.;
• usb-провод type c 1 шт;
• опорные винты;
• ключ гаечный 1 шт;
• чехол для транспортировке 1 шт;
• микрофибровая салфетка для очистки оптики;
• эксплуатационная инструкция;
• гарантийный лист.
